Канализационный насос ЦМК
Передвижной погружной моноблочный центробежный насос предназначен для откачивания бытовых (фекальных) и производственных сточных вод температурой до 450С, с рН 6-8, плотностью до 1050 кг/м3, содержащих механические примеси (абразивные частицы) до 1% по объёму размером не более 5 мм, а также отдельные неабразивные механические включения размером не более 20 мм.
Канализационные насосы используются в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации.
Погружные канализационные насосы не предназначены для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69.
Сводная таблица технических характеристик погружного насоса типа ЦМК.
| Марка | Подача м3/ч |
Напор м. |
Мощн., кВт |
Напря- жение, в. |
Масса кг. |
Габариты высота, ширина мм. |
Диаметр присоед. шланга Ду, мм |
| ЦМК 7-4 | 7 | 16 | 1,0 | 380 | 40,0 | 540 320 |
50 |
|---|---|---|---|---|---|---|---|
| ЦМК 16-6 | 16 | 6 | 1,3 | 380 | 40,0 | 540 320 |
50 |
| ЦМК 16-27 | 16 | 27 | 3.0 | 380 | 45,0 | 600 320 |
50 |
| ЦМК 16-32 | 16 | 32 | 3,5 | 380 | 70,0 | 600 320 |
50 |
| ЦМК 40-25 | 40 | 25 | 7,0 | 380 | 90,0 | 765 350 |
100 |
| ЦМК 50-40 | 50 | 40 | 11,0 | 380 | 100,0 | 795 385 |
100 |
| ЦМК 130-22 | 130 | 22 | 11,0 | 380 | 105 | 1216 588 |
100 |
| ЦМК 140-15 | 140 | 15 | 11,0 | 380 | 105 | 1216 588 |
100 |
| ЦМК 200-15 | 200 | 15 | 21,0 | 380 | 200 | 1220 600 |
100 |
| ЦМК 300-20 | 300 | 20 | 38,0 | 380 | 420 | 1050 455 |
150 |
| ЦМК 300-30 | 300 | 30 | 40,0 | 380 | 425 | 1050 455 |
150 |
| ЦМК 350-25 | 350 | 25 | 42,0 | 380 | 428 | 1060 460 |
150 |
| ЦМК 400-20 | 400 | 20 | 45,0 | 380 | 435 | 1070 460 |
150 |
Центробежный канализационный
НПК (погружной насос)
Передвижной погружной моноблочный центробежный насос (погружной насос) предназначен для откачивания бытовых (фекальных) и производственных сточных вод в малых системах канализации температурой до 45°С с рН 6-8, плотностью до 1100 кг/м3, содержащих механические примеси (песка, цемента, глины и т.п.) до 10% по массе с максимальным размером твёрдых включений до 5 мм. Такое насосное оборудование можно приобрести у нас.
Погружной насос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации (см. канализационные насосы). Центробежный моноблочный канализационный насос НПК не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса (погружного насоса)- У по ГОСТ 15150-69.

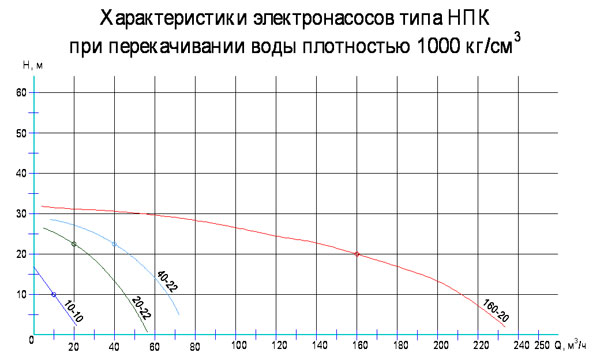

Сводная таблица технических характеристик
центробежных канализационных насосов типа НПК
| Марка | Подача м3/ч |
Напор м. |
Мощн., кВт |
Напря- жение, в. |
Масса кг. |
Габариты высота, ширина, мм. |
Диаметр присоед. шланга, мм |
| НПК 10-10 | 10 | 10 | 1,3 | 380 | 45,0 | 550 280 |
50 |
|---|---|---|---|---|---|---|---|
| НПК 20-22 | 20 | 22 | 3,0 | 380 | 60,0 | 550 280 |
50 |
| НПК 40-22 | 40 | 22 | 5,5 | 380 | 80,0 | 750 350 |
100 |
| НПК 160-20 | 160 | 20 | 18,0 | 380 | 200,0 | 1220 443 |
100 |

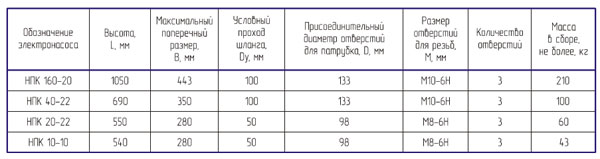

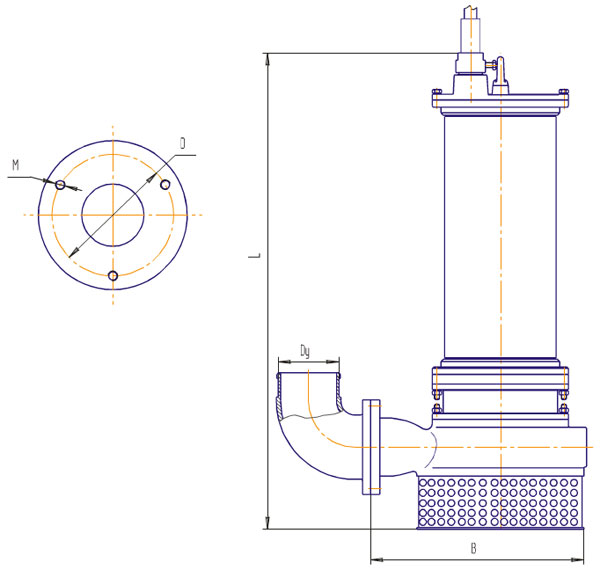

Габаритный чертеж центробежного насоса НПК

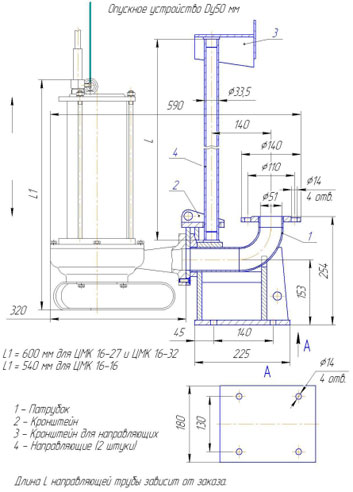

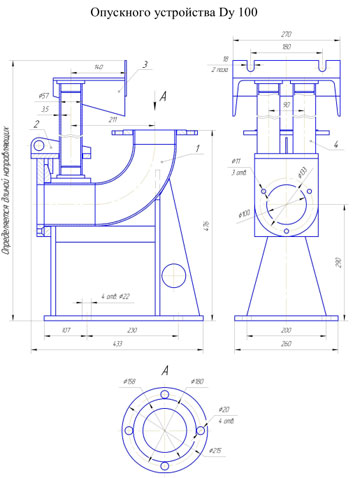

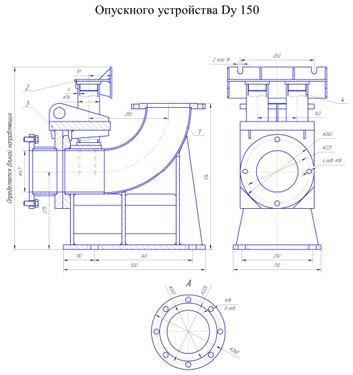

Опускное устройство
Опускное устройство служит для механизации стыковки и отсоединения погружных электронасосов от напорного трубопровода. Применяется в случае стационарного режима работы электронасосов.
